无码精品视频一区二区三区_韩日神马久久_精品93久久久久久_亚洲综合精品八区_久久影视直播间_日干野干月干夜干_亚洲手机免费视频_夜夜草678_中文日本永久精品国视频_虫虫漫画网站入口

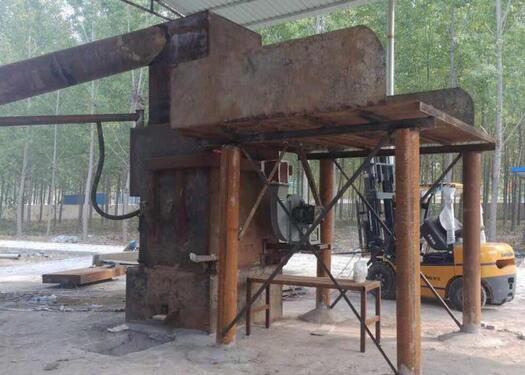

煉鉛爐是一種專業(yè)的提取鉛設(shè)備當(dāng)然這種設(shè)備也有專業(yè)的爐料，比如燒結(jié)塊、鐵屑等物質(zhì)都是比較常用的一些爐料，這些爐料中的物質(zhì)能夠以及各種成分的含量比較適合鼓風(fēng)爐熔煉選定的渣型。

煉鉛爐是煉鉛的必備設(shè)備，它不但提高了煉鉛質(zhì)量，還提高了煉鉛效率。煉鉛爐在煉鉛的過程中少不了爐料幫助，爐料使得煉鉛爐得以加溫、加壓，實(shí)現(xiàn)鉛的冶煉。煉鉛爐所用的爐料種類有很多，其中包括自熔性燒結(jié)塊、焦炭、鐵屑、熔劑等。這些爐料一般根據(jù)具體情況進(jìn)行添加，下面我們一起來看下這幾種常用的爐料。

一、燒結(jié)塊：一般要求燒結(jié)塊孔隙不小于50—60％；塊度為50—150mm，小于50mm部分與大于150mm部分之和不超過25％。并且燒結(jié)塊含銅在1.5％以下時(shí)，燒結(jié)塊含硫以1.5—2.0％為宜；當(dāng)含銅量在1.5％以上時(shí)，則含硫應(yīng)適當(dāng)提高。造渣成分的含量應(yīng)符合鼓風(fēng)爐熔煉選定的渣型。

二、鐵屑：當(dāng)燒結(jié)塊殘硫較高時(shí)，為了降低銅硫含鉛量，鼓風(fēng)爐爐料可加入少量鐵屑，一般添加量為1—3％。個(gè)別小型爐因燒結(jié)塊殘硫過高，有時(shí)鐵屑添加量達(dá)5％以上。

三、返渣：為提高金屬回收率，通常把沉淀鍋底部渣、渣包的渣殼及渣流槽的結(jié)塊等含鉛較高的塊狀渣返回鼓風(fēng)爐內(nèi)。返渣塊度不宜大于150mm，正常生產(chǎn)時(shí)，返渣量不超過加料量的10％。

四、熔劑：熔煉自熔性燒結(jié)塊或團(tuán)礦時(shí)，一般不往鼓風(fēng)爐加熔劑。當(dāng)熔煉氧化鉛富塊礦或氧化礦團(tuán)礦時(shí)，根據(jù)造渣要求加入所需熔劑。熔劑塊度以50—100mm為宜。

氧化鉛礦主要由白鉛礦和鉛礬組成，屬次生礦，它是原生礦受風(fēng)華作用或含有碳酸鹽的地下水的作用而逐漸產(chǎn)生的，常見在鉛礦床的上層，或與硫化礦共存而形成復(fù)合礦。鉛在氧化礦床中的儲(chǔ)量比在硫化礦床中少得多，故對(duì)煉鉛工業(yè)來說，氧化礦意義較小，鉛冶金的主要原料來源于硫化礦。
